Produktbeschreibung

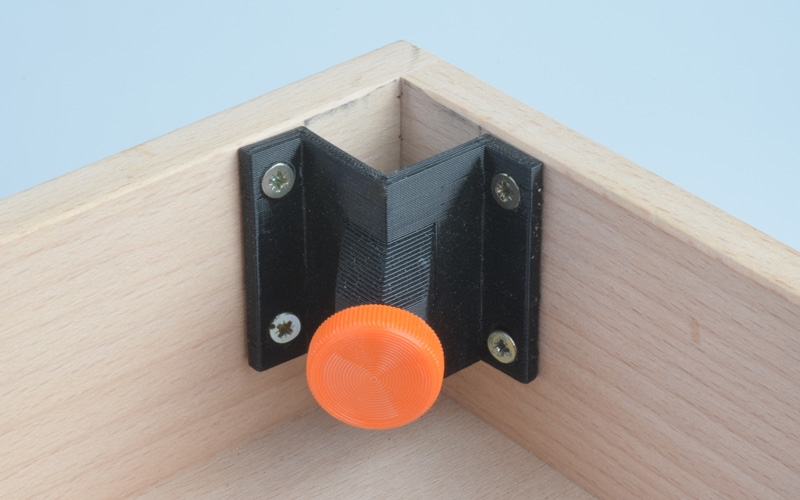

Die Eckbeinhalter klemmen die Alubeine in einer rechtwinkligen Modulecke, die Kraftübertragung vom Bein in den Kasten erfolgt (bis auf die Klemmung selbst) dabei direkt in die Modulkastenstruktur. Nach oben muss ein Anschlag vorhanden sein.

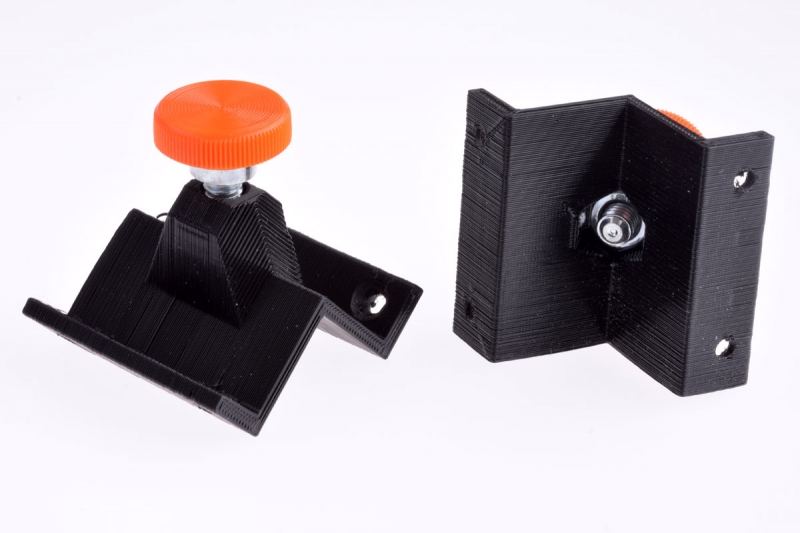

Die Alubeine werden mit Rändelschrauben geklemmt und können zum Höhenausgleich auch etwas ausgezogen geklemmt werden. Die Eckbein-Halter werden aus zähelastischem PLA gedruckt, die Druckstruktur ist erkennbar.

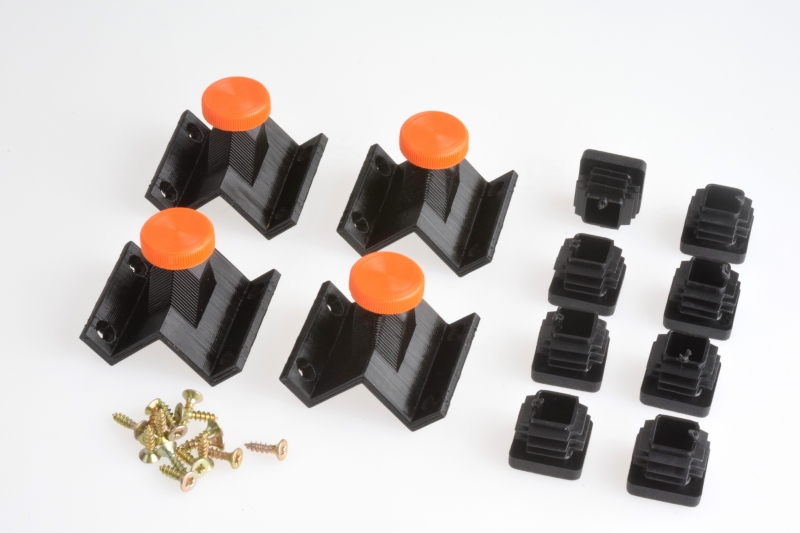

Lieferumfang: 4 Beinhalter mit Rändelklemmschrauben, 16 Senkschrauben 3x12 zur Befestigung und optional 8 Endkappen für 20er-Vierkantrohr. Das Alu-Rohr selbst ist nicht im Lieferumfang, wir kaufen dies selbst im Ebay. Abmessung: 20 x 20 x 1,5 mm reicht völlig, 2 mm Wandstärke sind unnötig und machen die Beine nur unnötig schwerer.
Die im Produktbild gezeigten Umgebung (Modul) dienen der Illustration des Einsatzzwecks und gehören nicht zum Lieferumfang.
Abmessung: Länge 1 33,5 mm, Länge 2 33,5 mm, (jeweils ohne Schraube) Höhe 40 mm.
Hinweis zur Montage. Bitte die Befestigungsschrauben nicht festknallen, schon dar nicht mit den Akku-Schrauber in der Bohrstufe mit vollem Drehmoment. Da platz jedes Kunststoffteil. Es reicht völlig, denn die Schrauben am Beinhalter anliegen, bitte von Hand leicht festziehen oder mit dem Akku-Schrauber in einer der niedersten Drehmomentstufen montieren.
Idee: Claus Rothe - vielen Dank dafür.
Achtung! Kein Spielzeug!
Achtung! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
